Descripción

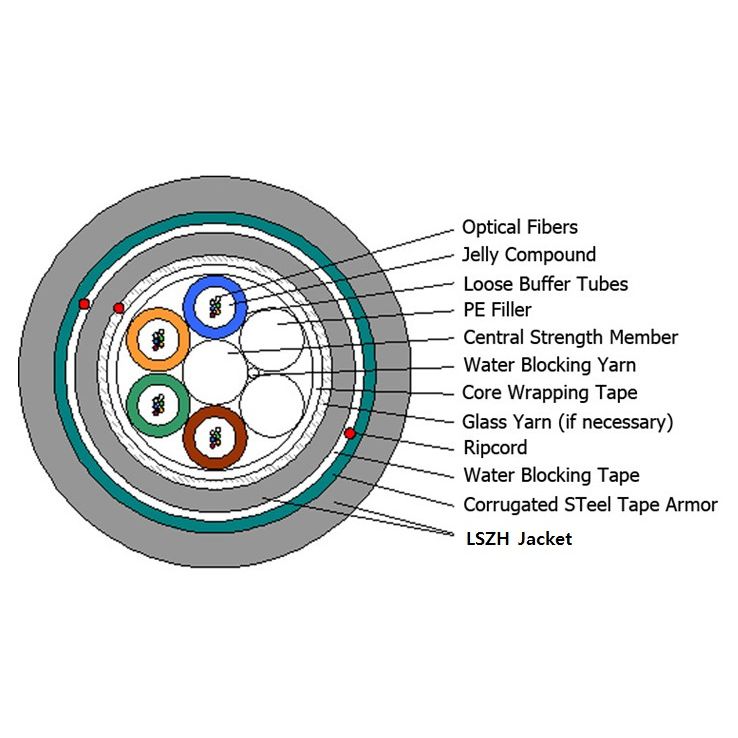

CONSTRUCCIÓN DE CABLES
| ARTÍCULOS | DESCRIPCIÓN | |
| Numero de fibras | Max. 144 | |
| Max. No. de fibras por tubo | 6 o 12 | |
| Tubo amortiguador suelto | PBT (tereftalato de polibutileno) | |
| Compuesto de llenado en tubo amortiguador suelto |
Compuesto de gelatina tixotrópica | |
| Relleno | Varilla de polietileno (si es necesario) | |
| Miembro de fuerza central | FRP (con recubrimiento de PE si es necesario) | |
| Material de bloqueo de agua | Hilo o cinta que bloquea el agua alrededor del CSM | |
| Cinta de embalaje de núcleo | Cinta de bloqueo de agua | |
| Miembro de fuerza auxiliar | Hilos de vidrio si es necesario | |
| Rip Cord | Un cordón | |
| Chaqueta interior | Material | LSZH negro |
| Grosor | Nom. 1,0 mm | |
| Material de bloqueo de agua | Cinta de bloqueo de agua si es necesario | |
| Rip Cord | Dos cordones | |
| Armadura | Material | Cinta de acero corrugado con revestimiento de plástico |
| Grosor | Nom. 0,15 mm (cinta de acero) Nom. 0,05 mm (revestimiento de plástico en cada lado) |
|
| Chaqueta externa | Material | LSZH negro |
| Grosor | Nom. 1,5 mm | |
DESEMPEÑO MECÁNICO Y AMBIENTAL
| ARTÍCULOS | MÉTODO DE PRUEBA Y CRITERIOS DE ACEPTACIÓN |
| Fuerza de Tensión | # Método de prueba: IEC 60794-1-2 Método E1 -. Diámetro del mandril: 30D (D = diámetro del cable) -. Longitud bajo tensión: ≥ 50 m -. Carga: 2700N por 1 hora # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB para SMF ≤ 0,2 dB para MMF |
| Resistencia al aplastamiento | # Método de prueba: IEC 60794-1-2 Método E3 -. Carga aplicada: 2.200 N / 10 cm durante 10 minutos -. No de puntos: 1 punto # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB para SMF ≤ 0,2 dB para MMF después de la finalización de la prueba -. Sin agrietamiento de la chaqueta y sin rotura de fibras |
| Resistencia al impacto | # Método de prueba: IEC 60794-1 Método E4 -. Energía de impacto: 10J -. Radio de masa de impacto: 25 mm -. No. de impacto por punto: 1 vez en 3 puntos cada # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB para SMF ≤ 0,2 dB para MMF después de la finalización de la prueba -. Sin agrietamiento de la chaqueta y sin rotura de fibras |
| Curva de cable | # Método de prueba: IEC 60794-1-2 Método E11A -. Diámetro del mandril: 20D (D = diámetro del cable) -. No. de vueltas: 4 vueltas (envuelto y desenvuelto) -. No. de ciclos de flexión: 10 ciclos # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB para SMF ≤ 0,2 dB para MMF después de la finalización de la prueba -. Sin agrietamiento de la chaqueta y sin rotura de fibras |
| Torsión | # Método de prueba: IEC 60794-1-2 Método E7 -. Longitud del cable trenzado: 2 m -. No. de ciclos de torsión: 10 ciclos -. Ángulo de giro: ± 180 ° # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB para SMF ≤ 0,2 dB para MMF después de la finalización de la prueba -. No se agrieta la vaina ni se rompe la fibra |
| La penetración del agua | # Método de prueba: IEC 60794-1-2 Método F5 -. Longitud del ejemplar: 3m -. Altura del cabezal de presión: 1 m -. Tiempo de prueba: 24 horas # Criterios de aceptación -. Sin fugas a través del extremo del cable abierto |
| Ciclos de temperatura | # Método de prueba: IEC 60794-1-2 Método F1 -. Longitud del cable: al menos 1000 m -. Se deben empalmar y probar al menos 6 fibras. -. Programa de ciclos de temperatura : 23 ° C → -40 ° C → 70 ° C -. Tiempo de remojo a cada temperatura: 24 horas -. No de ciclos: 2 # Criterios de aceptación -. Incremento de atenuación: ≤ 0,1 dB / km para SMF ≤ 0,2 dB / km para MMF |
